NIST dùng cảm biến TES đo phổ tia X chính xác hơn: cần kiểm chứng gì trong phòng lab?

Theo NIST, nhóm nghiên cứu dùng mảng khoảng 250 TES để đo phát xạ tia X từ plutonium, uranium và neptunium. Miền năng lượng này chồng lấn với phổ gamma thường dùng trong nuclear forensics và safeguards; mục tiêu là cải thiện khả năng nhận diện vật liệu qua các spectral line đặc trưng.

Bài nghiên cứu trên Physical Review Letters cụ thể hóa đại lượng đo là độ rộng tự nhiên của các vạch Kα1 và Kα2 của U, Np và Pu, với độ không đảm bảo tương đối 0,5–1,5%, cải thiện theo hệ số 3–8 so với giá trị trước. Đây là uncertainty của linewidth, không phải hệ số cải thiện chung của độ phân giải detector hay sai số vị trí mọi peak. Đây là kết quả do nhóm nghiên cứu báo cáo trong Physical Review Letters, không phải cam kết hiệu năng cho mọi detector, mọi isotope hoặc mọi cấu hình lab.

TES dùng màng siêu dẫn hoạt động gần vùng chuyển pha: năng lượng photon làm nhiệt độ và điện trở thay đổi, từ đó cho phép suy ra năng lượng photon. Ghép nhiều sensor thành array giúp tăng lượng sự kiện thu được, nhưng hệ đo còn phụ thuộc vào readout, refrigeration, nguồn chuẩn và thuật toán dựng phổ.

Điểm đáng chú ý về metrology là bài toán không chỉ hỏi “peak có nhìn thấy không”, mà hỏi vị trí peak được ước lượng với uncertainty nào và chuỗi traceability ra sao. NIST cũng nêu hệ thống làm lạnh hiện còn cồng kềnh, vì vậy không nên diễn giải công bố thành thiết bị cầm tay hay giải pháp triển khai hiện trường ngay lập tức.

• Thành phần: Sensor array · Điều NIST công bố: Khoảng 250 TES · Bằng chứng lab nên giữ: Số channel hoạt động, gain và channel mask
• Thành phần: Mẫu đo · Điều NIST công bố: Plutonium, uranium, neptunium · Bằng chứng lab nên giữ: Geometry, activity, shielding và thời gian đo
• Thành phần: Kết quả · Điều NIST công bố: Uncertainty thấp hơn phép đo trước · Bằng chứng lab nên giữ: Phương pháp fit, confidence interval và reference data
• Thành phần: Môi trường · Điều NIST công bố: Refrigeration cryogenic · Bằng chứng lab nên giữ: Nhiệt độ, stability, vibration và recovery
• Thành phần: Phổ · Điều NIST công bố: Tia X ở miền chồng lấn gamma · Bằng chứng lab nên giữ: Calibration points, background và peak separation

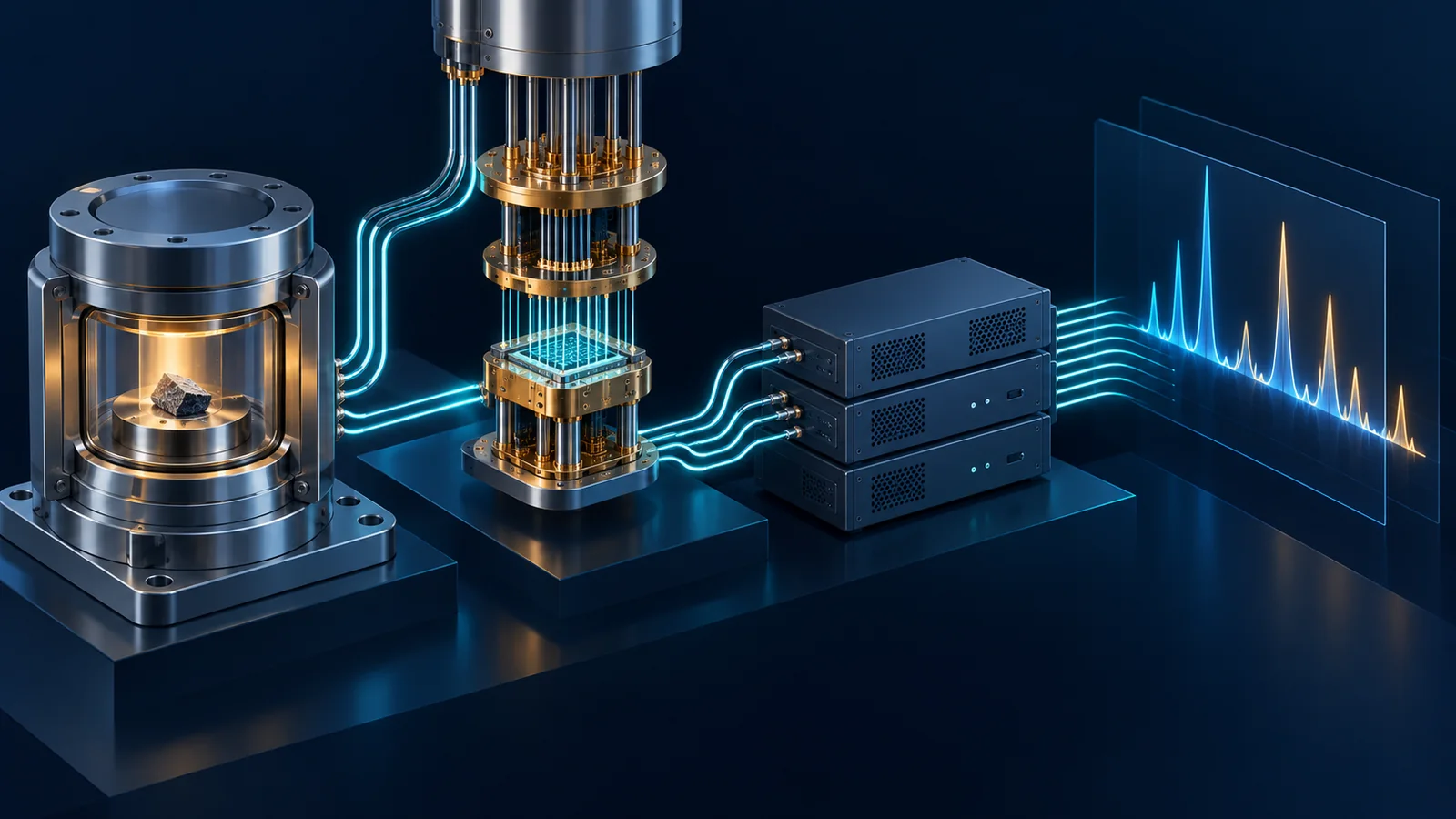

Các phép đo bức xạ chỉ dành cho cơ sở và nhân sự có thẩm quyền, theo quy trình an toàn bức xạ của đơn vị; bài viết không hướng dẫn chuẩn bị hay xử lý vật liệu hạt nhân. Topology kiểm chứng ở mức khái niệm nên tách nguồn/mẫu, collimation hoặc shielding, detector array, cryogenic stage, readout chain, timestamping, data acquisition và pipeline phân tích. Nếu chỉ lưu phổ đã xử lý, đội review khó xác định sai lệch đến từ sensor, electronics, calibration hay peak-fitting.

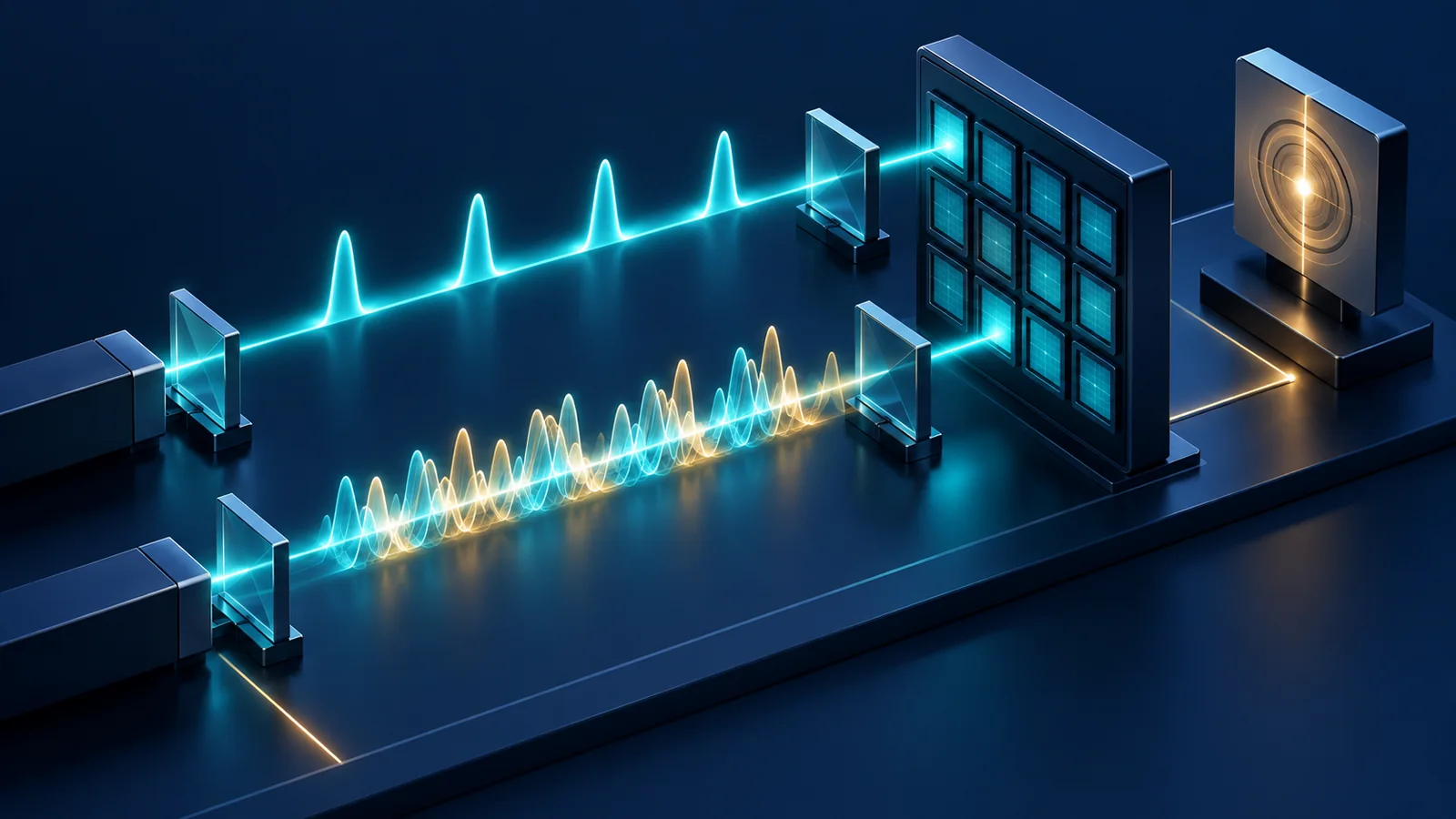

Một acceptance test hữu ích cần quét nhiều mức count rate và thời gian đo. Khi flux tăng, pile-up và dead time có thể làm peak méo dù throughput sự kiện cao hơn; khi flux thấp, background subtraction và thời gian tích lũy chi phối uncertainty. KPI tối thiểu gồm energy resolution tại các line đã chọn, bias của centroid, repeatability, live-time fraction và drift theo nhiệt độ/thời gian.

Phòng lab về radiation detection, nuclear safeguards/forensics, đội metrology, detector/readout engineering và nhóm xây data pipeline nên theo dõi kết quả này. Nhóm mua sắm thiết bị cũng cần quan tâm để không dùng riêng độ phân giải danh nghĩa thay cho system-level uncertainty trong yêu cầu nghiệm thu.

Với đội Lab Engineering nói chung, case study cho thấy một detector có độ nhạy cao vẫn cần operational envelope rõ ràng: thời gian ổn định sau cooldown, tỷ lệ channel usable, calibration cadence, khả năng phục hồi sau thermal excursion và tính tái lập giữa các run.

Thông cáo NIST không đủ để kết luận hệ thống phù hợp mọi loại mẫu, đạt tốc độ đo hiện trường, giảm false positive theo một tỷ lệ cố định hoặc thay thế hoàn toàn gamma spectrometry. Khoảng “một phần ba đến một phần tám” tương ứng mức uncertainty mới của linewidth trong các so sánh được bài nghiên cứu công bố; không phải hệ số tăng hiệu năng phổ quát.

Cũng chưa thể suy ra chi phí, kích thước production, maintenance interval hoặc readiness level từ bài tin. Muốn so sánh hai hệ detector, cần cùng sample geometry, line energy, count rate, acquisition time, confidence level và phương pháp uncertainty evaluation.

• Xác định measurand, spectral line và decision threshold trước khi chạy.
• Ghi model/revision detector, readout, firmware/software và channel map.
• Thiết lập energy calibration bằng nguồn tham chiếu phù hợp; lưu residual từng điểm.
• Lập uncertainty budget gồm reference source, fit model, gain drift, background và geometry.
• Quét count rate để đo pile-up, dead time, live-time fraction và peak shift.
• Chạy repeatability trong một cooldown và reproducibility qua nhiều cooldown/operator.
• Theo dõi nhiệt độ, vibration, electromagnetic interference và timestamp alignment.
• Kiểm blank/background, interfering line và mẫu có thành phần hỗn hợp.
• Giữ raw event, configuration, calibration file, processing code/version và audit log.
• Chỉ đặt pass/fail sau khi thống nhất confidence interval và giới hạn detection/quantification.

• TES (Transition-Edge Sensor): cảm biến hoạt động tại vùng chuyển tiếp siêu dẫn, nơi điện trở rất nhạy với thay đổi nhiệt độ.
• Energy resolution: khả năng phân biệt hai mức năng lượng gần nhau trong phổ.
• Measurement uncertainty: tham số mô tả độ phân tán hợp lý của giá trị được quy cho đại lượng đo.
• Pile-up: nhiều sự kiện tới quá gần nhau và bị ghi nhận như một pulse ghép.
• Dead time: khoảng thời gian hệ đo chưa thể ghi nhận sự kiện tiếp theo.
• Traceability: chuỗi liên kết kết quả đo với chuẩn tham chiếu qua các calibration có uncertainty xác định.
• Cryogenic stability: độ ổn định của môi trường nhiệt độ rất thấp trong thời gian đo.
