Kiểm thử SRv6: SID list, MTU và policy failover

Trước hết phải xác định flow nào được steer vào SR Policy, segment list nào được chọn và mỗi SID phải tạo hành vi gì. Kết quả đạt không chỉ là “đến được đích”, mà còn gồm đúng candidate path, đúng encapsulation, đúng service chain và không tạo loop hoặc blackhole khi trạng thái thay đổi.

Định nghĩa riêng functional pass, performance pass và resiliency pass. Một policy có thể đúng về forwarding nhưng làm packet vượt path MTU; cũng có thể hội tụ control plane nhanh nhưng mất lưu lượng lâu do programming hoặc neighbor resolution.

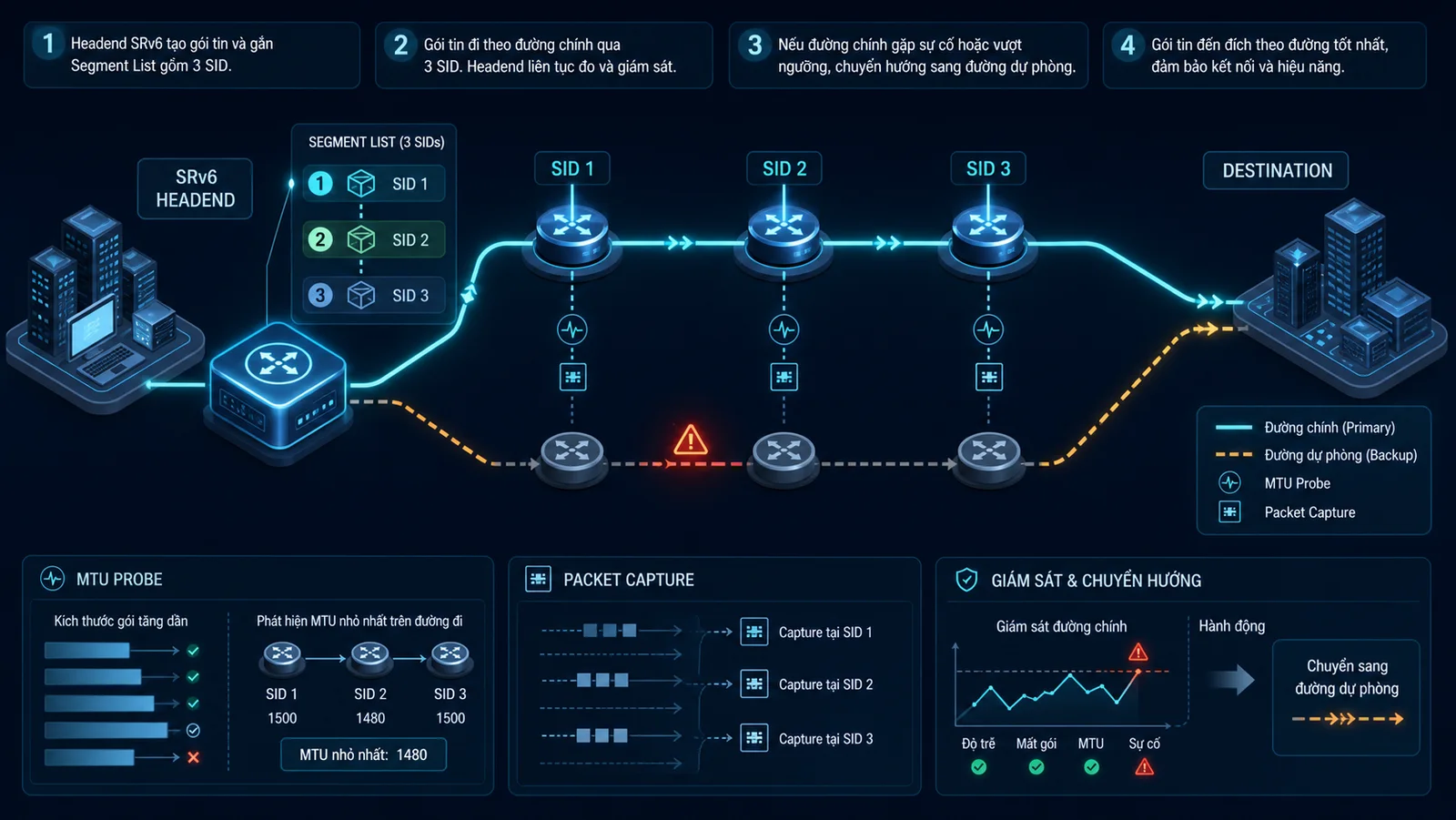

Lab tối thiểu gồm traffic generator, headend SRv6, hai đường transit độc lập, endpoint behavior và receiver. Nếu kiểm tra service chaining, thêm network function thật hoặc giả lập. Capture trước headend, sau encapsulation, gần SID endpoint và tại receiver; thu RIB/FIB, SR Policy state, SID counters và interface telemetry.

Đồng bộ clock ở generator, thiết bị và collector. Gắn flow ID hoặc 5-tuple ổn định để nối packet với sự kiện policy. Khi có ECMP, cố định hoặc ghi rõ entropy input để đường đi có thể lặp lại.

Khóa phiên bản phần mềm, locator, SID behavior, encapsulation mode, segment list, preference/priority, steering rule và route recursion. Với traffic profile, ghi IPv4/IPv6 inner packet, frame-size distribution, flow count, offered load, DSCP và ECN.

MTU phải được ghi trên mọi link và interface logic; kiểm soát ICMPv6 Packet Too Big, fragmentation ở nguồn, PMTUD và firewall policy cho ICMPv6. Không đổi đồng thời SID list, MTU và tải trong baseline.

KPI · Cách đo · Bằng chứng bắt buộc Policy correctness · Flow → candidate path/SID list · FIB + SRH capture Delivery ratio · Rx/Tx theo flow · Generator raw result Throughput · Goodput ở frame mix cố định · Tx/Rx counter Latency/jitter · p50/p95/p99 và phân phối · Timestamp thô Convergence · Fault → loss chấm dứt · Event timeline MTU correctness · Payload lớn nhất truyền được · Capture + PTB log SID behavior · Action và counter đúng · Device state + packet

Không lấy một giá trị trung bình làm kết luận. Báo loss burst lớn nhất, số packet reorder và thời gian ổn định lại sau failover; giữ cả cấu hình và raw capture.

Tình huống · Mục tiêu · Điều cần bác bỏ SID list ngắn/dài · Đúng thứ tự xử lý · Bỏ qua hoặc đảo SID Link transit lỗi · Candidate path chuyển · Blackhole kéo dài SID endpoint lỗi · Policy fallback · Route recursion sai MTU sát ngưỡng · PTB/PMTUD đúng · Silent drop ICMPv6 bị chặn · Nhận diện đường lỗi · Kết luận nhầm DUT ECMP nhiều flow · Phân phối ổn định · Polarization Policy update · Chuyển đổi nhất quán · Microloop/reorder

Chạy failover và failback riêng. Mỗi lỗi phải có timestamp inject, thời điểm control plane đổi, dataplane bắt đầu/mất packet và khi KPI trở lại baseline.

Pha functional xác nhận reachability của SID, SRH fields, Segments Left, Last Entry và endpoint behavior. Pha path verification đối chiếu segment list dự kiến với packet capture và telemetry. Pha performance tăng flow count, offered load và frame mix theo bậc.

Pha impairment thay latency, jitter, packet loss và bandwidth trên từng candidate path. Pha fault ngắt link/node, rút route hoặc vô hiệu endpoint. Cuối cùng chạy soak để tìm state leak, counter drift và sự khác nhau giữa lần failover thứ nhất với các lần sau.

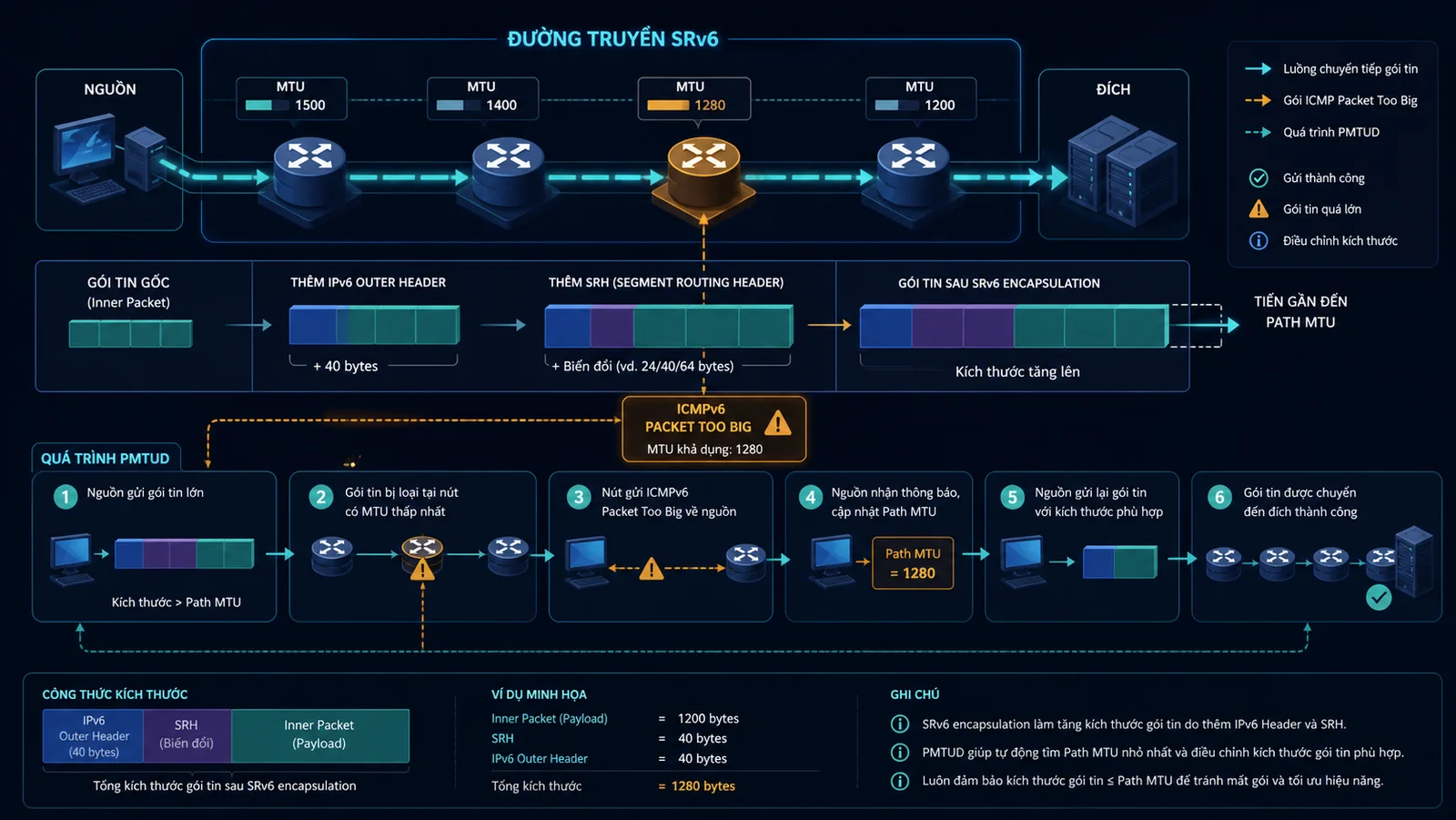

SRH và outer IPv6 header làm tăng kích thước packet; segment list dài làm overhead tăng. Vì vậy cần sweep inner payload quanh path MTU, quan sát ICMPv6 Packet Too Big và xác nhận nguồn giảm kích thước hoặc hành vi ứng dụng phù hợp. Silent drop không được gộp với congestion loss.

Khi dùng compressed SID theo RFC 9800 hoặc cơ chế riêng của nền tảng, tách test riêng và ghi đúng phiên bản. Không suy rộng kết quả của SRH chuẩn sang compressed encoding nếu chưa kiểm chứng interoperability.

• [ ] Chốt topology, locator, SID behavior và steering rule.
• [ ] Ghi version, candidate path, preference và MTU từng hop.
• [ ] Đồng bộ clock; bật capture và counters trước khi phát tải.
• [ ] Chạy baseline một flow rồi nhiều flow với frame mix cố định.
• [ ] Đối chiếu SRH, Segments Left và SID counters.
• [ ] Sweep payload quanh MTU; xác nhận PTB và PMTUD.
• [ ] Tiêm link, node, route và endpoint fault riêng lẻ.
• [ ] Đo loss, reorder, convergence và failback nhiều lần.
• [ ] Lưu cấu hình, event log, pcap và raw result.

Kết quả chỉ áp dụng cho topology, SID behaviors, encoding, software version, traffic profile và failure model đã thử. Control-plane convergence không tương đương service recovery; ping thành công không chứng minh đúng policy.

Không so sánh hai nền tảng nếu khác encapsulation, MTU, ECMP entropy hoặc fast-reroute policy. Các cơ chế compression, OAM và control-plane extension phải được ghi theo RFC và mức hỗ trợ thực tế của phiên bản.

• SID: Segment Identifier, định danh instruction SRv6.
• SRH: Segment Routing Header mang segment list trong IPv6.
• Headend: Nút áp SR Policy cho flow.
• Endpoint behavior: Hành vi được thực hiện khi SID là IPv6 Destination Address cục bộ.
• Candidate path: Một đường ứng viên của SR Policy.
• PMTUD: Cơ chế khám phá path MTU.
• Convergence: Thời gian dịch vụ trở lại trạng thái ổn định sau thay đổi.
