Kiểm thử PTP: grandmaster failover, boundary clock và time error

PTP test phải trả lời clock nào được chọn làm grandmaster, Announce/Sync/Follow_Up/Delay messages đi qua đường nào, slave đạt sai số bao nhiêu và mất bao lâu để trở lại budget sau sự kiện. Tách trạng thái protocol khỏi chất lượng thời gian: BMCA chọn đúng nguồn không đồng nghĩa time error đã ổn định.

Khi gây lỗi, phân biệt thời gian phát hiện mất nguồn, chọn nguồn mới, servo relock và thời điểm output thực sự trở lại budget. Nếu chỉ đọc log BMCA, test sẽ bỏ qua transient phase/frequency error mà thiết bị sử dụng dịch vụ phải chịu.

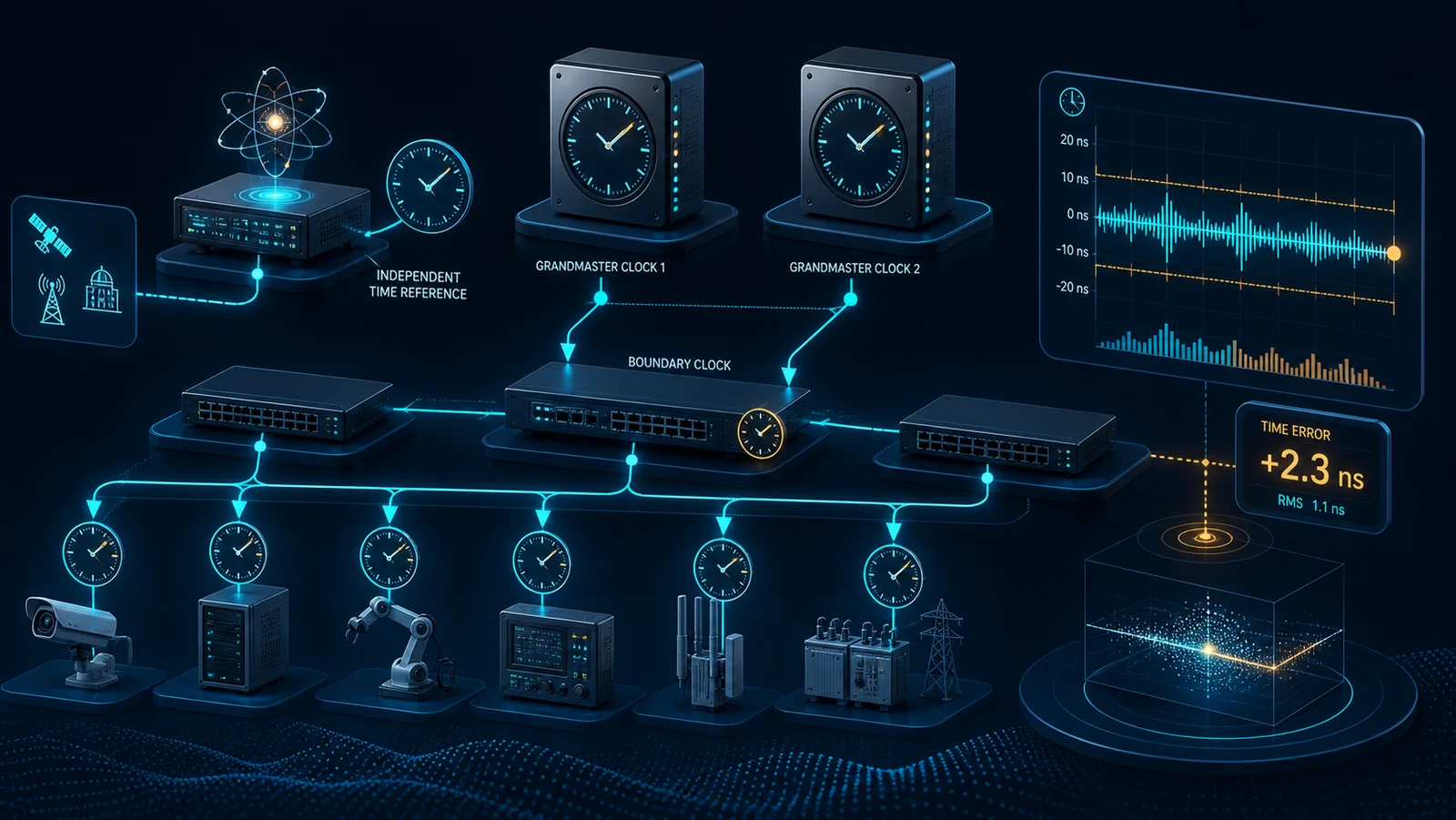

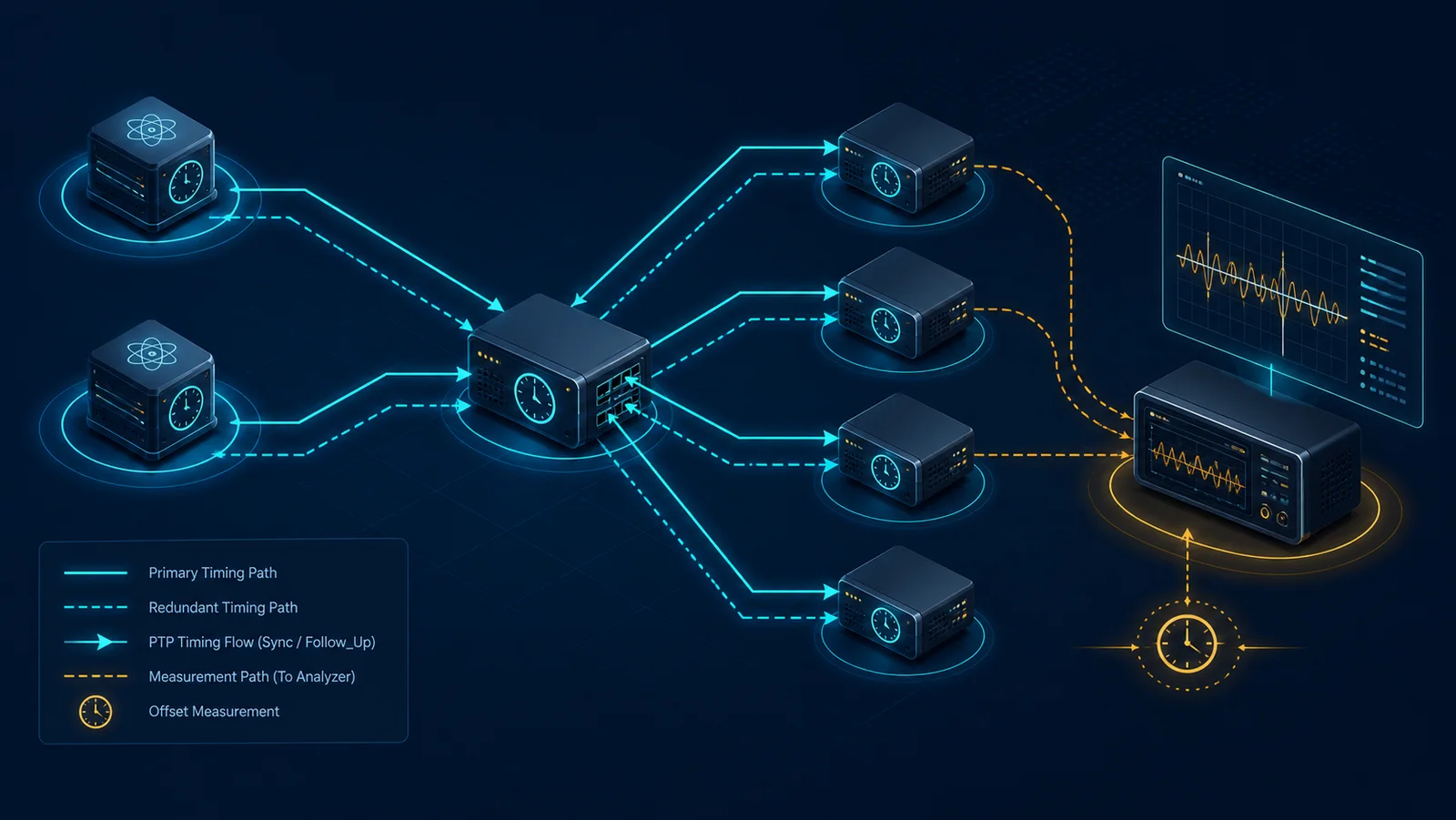

Lab nên có hai grandmaster độc lập, một hoặc nhiều boundary/transparent clock, slave/DUT và thiết bị đo thời gian tham chiếu. Tách management plane khỏi timing path; biểu diễn rõ port master/slave/passive, VLAN, QoS, multicast/unicast và primary/backup route.

Đo tại output 1PPS/ToD hoặc giao diện thời gian được hỗ trợ, đồng thời capture PTP ở trước/sau từng hop. Đồng bộ trigger lỗi với máy đo và log thiết bị. Nếu dùng GNSS, ghi antenna/cable delay và trạng thái nguồn; không lấy grandmaster đang kiểm thử làm tham chiếu duy nhất.

Ghi IEEE 1588 edition/profile, domain, transport, one-step/two-step, delay mechanism, Announce/Sync/Delay message interval, priority, clockClass, accuracy, variance và BMCA behavior. Khóa firmware, oscillator type, servo mode, warm-up time, GNSS status và correction-field handling.

Network condition phải nêu hop count, residence time, bandwidth, QoS, queue, packet size, offered load, loss, jitter và asymmetry từng chiều. Nếu profile có yêu cầu riêng, tiêu chí phải theo profile đó; không trộn ngưỡng của telecom, power và enterprise profile.

KPI chính là maximum absolute time error, percentile time error, frequency offset, phase transient, time-in-budget và MTIE/TDEV nếu phù hợp mục tiêu. KPI chuyển trạng thái gồm T0–detect, detect–select, select–relock và T0–service recovery; thêm packet loss, jitter và PTP message loss để giải thích nguyên nhân.

Mốc · Cách xác định · Bằng chứng T0 · Ngắt nguồn/đường timing · Trigger có timestamp T1 · Mất master hiện tại · Announce timeout/log T2 · Chọn master mới · Parent dataset/log BMCA T3 · Servo relock · Clock state/telemetry T4 · Time error trở lại budget · Máy đo tham chiếu

Pass/fail phải nêu budget, cửa sổ quan sát và điều kiện tải. Ví dụ: không vượt maximum time error đã duyệt quá thời gian cho phép, trở lại budget trong ngưỡng, không chọn nguồn sai profile và không có bước nhảy thời gian ngoài policy.

Tình huống · Mục tiêu · Rủi ro cần quan sát Mất primary grandmaster · BMCA/failover · Chọn nguồn chậm, phase jump Mất Announce nhưng còn Sync · Timeout logic · Trạng thái không nhất quán Boundary clock restart · Recovery · Stale parent, servo reset Đổi priority/clockClass · Selection · Chọn sai nguồn Asymmetry có kiểm soát · Accuracy · Bias time error PTP packet loss/jitter · Robustness · Outlier, unlock GNSS loss · Holdover · Drift theo thời gian/nhiệt độ

Mỗi tình huống chạy cả failover và failback. Lặp ít nhất ba lần, báo min/median/max hoặc percentile thay vì chỉ lấy lần tốt nhất. Giữ cùng oscillator warm-up và tải nền khi so sánh.

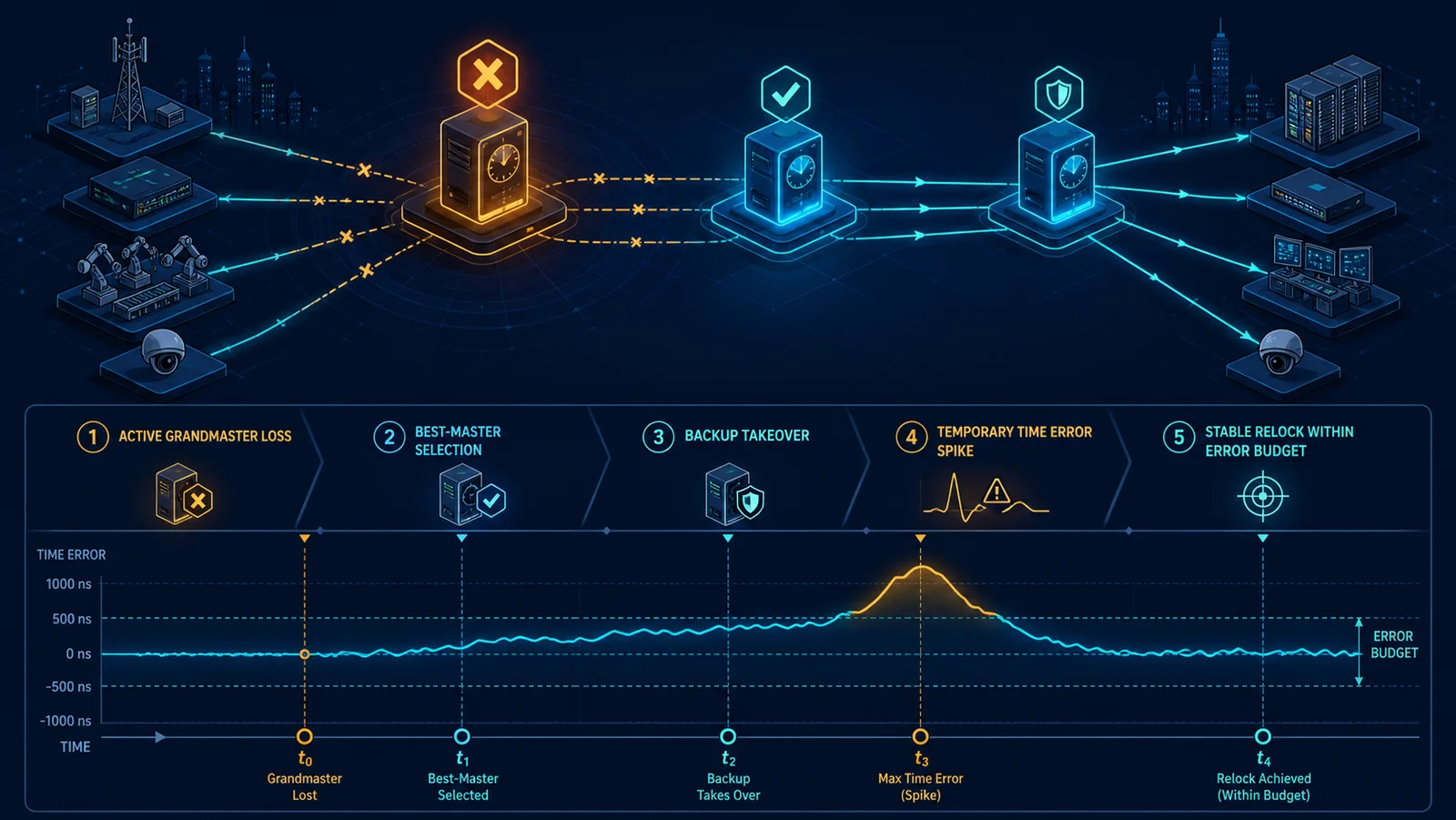

Pha baseline xác minh profile, datasets, path và time error khi tải thấp. Pha functional kiểm tra selection, domain, message rate và negative case. Pha failover ngắt từng nguồn/đường; pha impairment thêm loss, jitter và asymmetry từng bậc.

Pha scale tăng số slave hoặc PTP session theo phạm vi thiết bị; pha holdover ngắt nguồn tham chiếu trong các khoảng định trước; pha soak theo dõi drift theo nhiệt độ/tải. Mỗi run lưu config hash, event trigger, capture, clock dataset, raw time-error series và sai số phép đo.

Holdover phụ thuộc oscillator, thời gian warm-up, nhiệt độ và lịch sử servo. Báo time error theo duration, không dùng một giá trị cuối để đại diện toàn giai đoạn. Sau khi nguồn quay lại, đo cả tốc độ correction và khả năng tránh step gây hại cho ứng dụng.

Asymmetry tạo bias mà trao đổi delay đối xứng không tự loại bỏ. Dùng emulator hoặc đường cáp có đặc tính biết trước để tiêm asymmetry theo từng chiều. Với tải nền, thử nhiều queue/DSCP; kiểm tra PTP có được ưu tiên đúng nhưng không làm suy giảm traffic khác ngoài thiết kế.

• [ ] Chốt profile, domain, topology và time-error budget.
• [ ] Ghi version, clock dataset, oscillator và warm-up.
• [ ] Hiệu chuẩn/kiểm tra nguồn tham chiếu độc lập.
• [ ] Đồng bộ trigger, capture, log và máy đo.
• [ ] Chạy baseline ít tải và xác nhận path.
• [ ] Gây từng lỗi grandmaster, link và boundary clock.
• [ ] Tiêm loss, jitter, asymmetry và tải nền từng biến.
• [ ] Đo holdover và phục hồi theo duration.
• [ ] Lặp test; lưu raw series, config hash và sai số đo.
• [ ] Khôi phục priority/path và xác nhận trạng thái cuối.

Kết quả chỉ áp dụng cho profile, topology, oscillator, nhiệt độ, version và network condition đã thử. “Locked” không phải bằng chứng chính xác tuyệt đối; ngược lại, một outlier đo sai cũng không chứng minh clock vi phạm nếu reference path chưa được kiểm soát.

Không suy rộng time error trong lab ngắn sang holdover dài ngày. Muốn so sánh hai thiết bị, phải dùng cùng reference, cabling, warm-up, message rate, impairment, tải và thuật toán xử lý dữ liệu.

• Grandmaster: Clock nguồn được chọn cho miền PTP.
• Boundary clock: Clock kết thúc PTP ở một port và phát lại ở port khác.
• Transparent clock: Thiết bị cập nhật residence time trong correction field.
• BMCA: Thuật toán chọn best master clock.
• Time error: Chênh lệch thời gian so với tham chiếu.
• Holdover: Duy trì thời gian khi mất nguồn tham chiếu.
• Asymmetry: Độ trễ hai chiều không bằng nhau, gây bias phép tính offset.
