Kiểm thử packet deduplication trên NPB: overlap TAP, cửa sổ thời gian và false drop

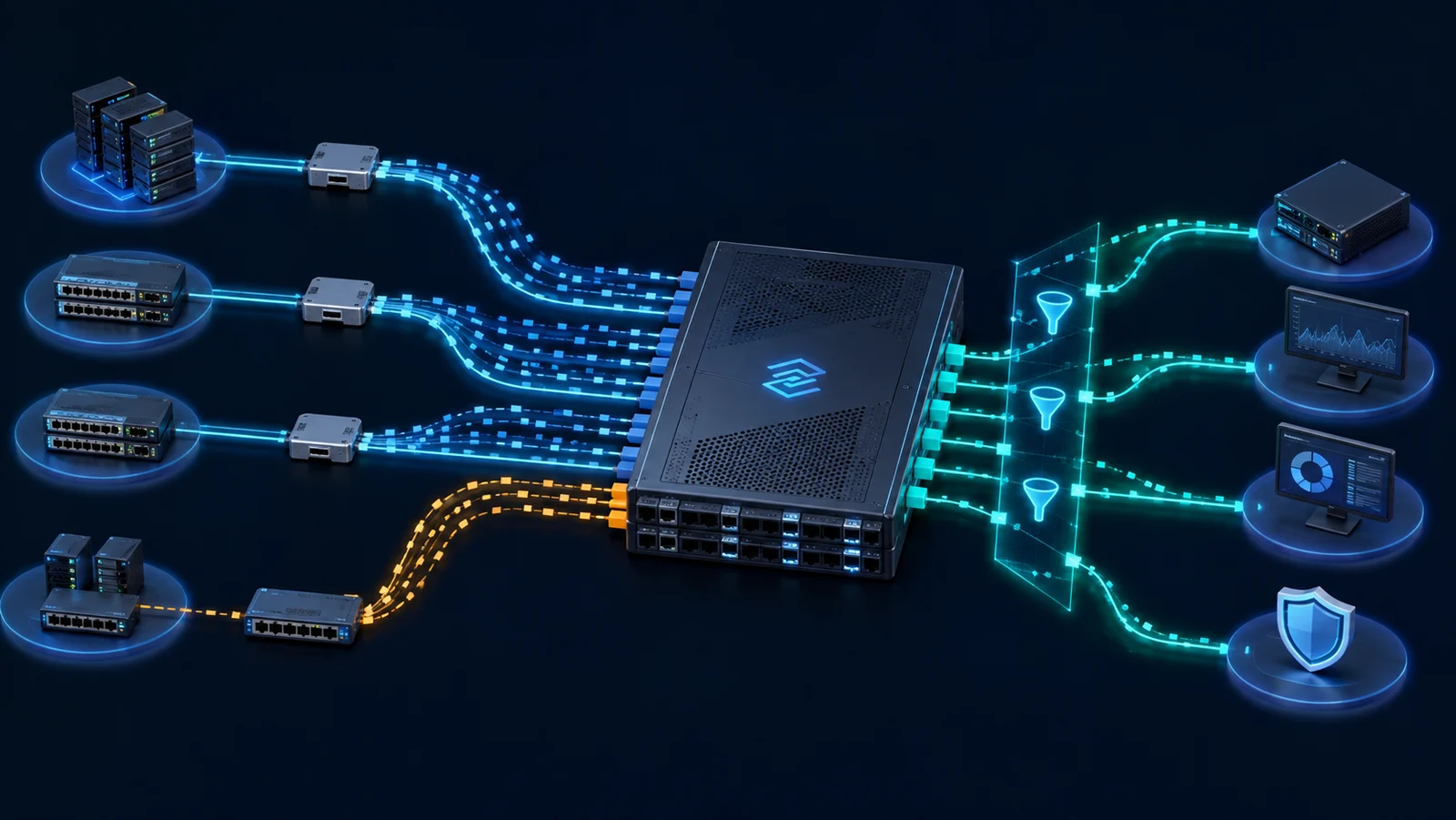

Duplicate quan sát thường xuất hiện khi ingress và egress của cùng đường đi đều được mirror, hoặc nhiều điểm thu dọc tuyến cùng đổ về một tool. Gigamon mô tả deduplication là cơ chế nhận diện và count/drop packet trùng; tài liệu của hãng cũng lưu ý một số trường như TTL có thể được bỏ qua khi xác định trùng. Đây là ví dụ cho thấy định nghĩa “giống nhau” phụ thuộc triển khai, không phải quy luật chung cho mọi NPB.

Không phải mọi packet lặp đều vô ích. TCP retransmission, application retry, multicast replication hoặc hai packet payload giống nhau phát sinh hợp lệ có thể mang ý nghĩa chẩn đoán. Test plan phải biết nguồn gốc của từng packet, không chỉ so hash của PCAP đầu ra.

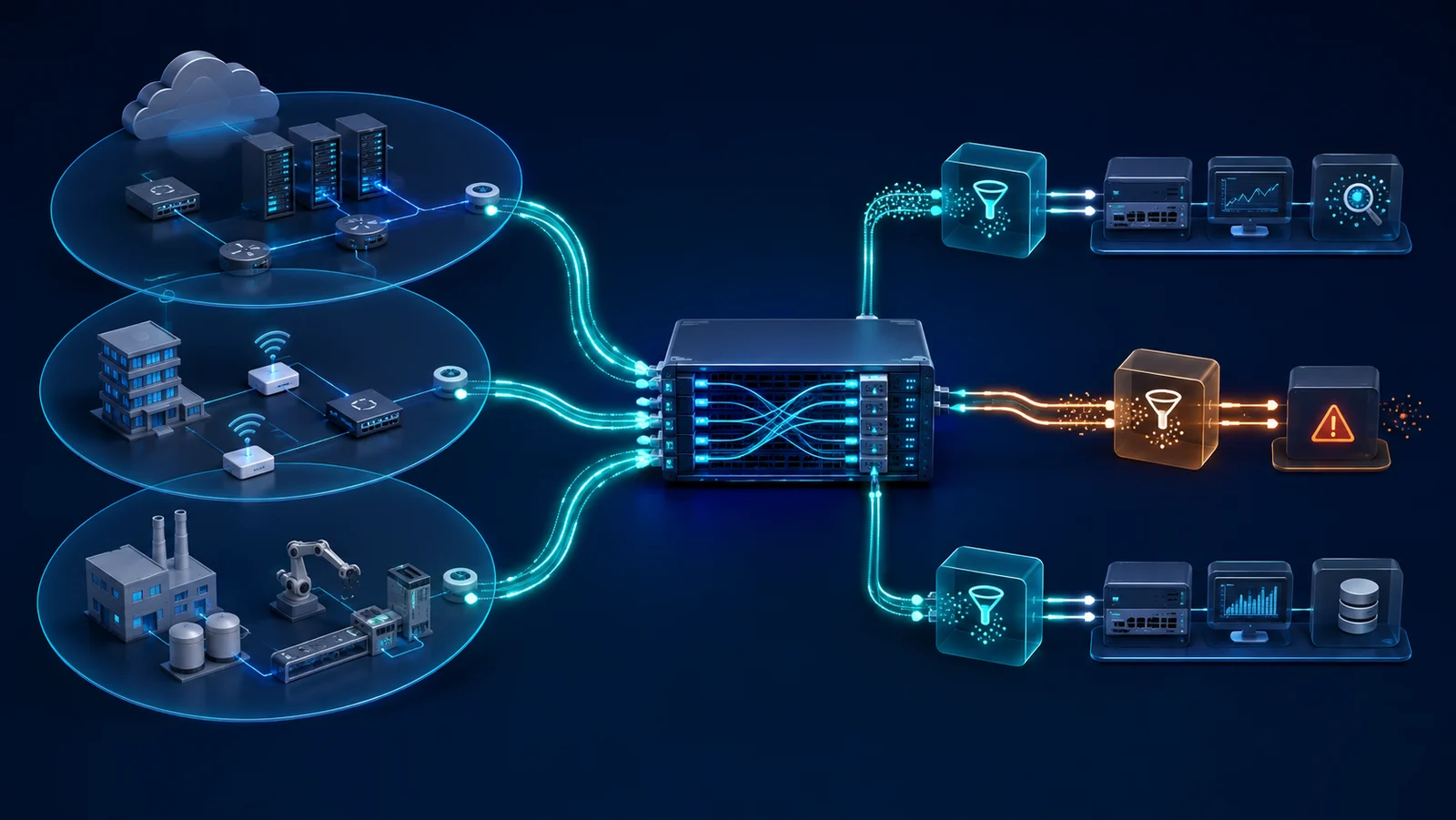

Topology gồm traffic generator hai chiều, hai hoặc ba nguồn TAP/SPAN, NPB cần thử và hai destination tool: một capture chuẩn không qua dedup và một capture sau dedup. Nếu production có VXLAN/ERSPAN/GRE hoặc stripping, tái tạo đúng thứ tự operation vì decapsulation trước hay sau dedup có thể thay đổi kết quả.

Bộ dữ liệu chuẩn cần gắn ID vào payload hoặc trường ứng dụng để biết packet logic nào là bản sao. Bao gồm duplicate byte-identical, duplicate khác TTL, khác VLAN tag, khác tunnel header, packet payload giống nhưng flow khác, retransmission hợp lệ, reordering và bản sao đến ngoài cửa sổ. Lưu generator manifest cùng PCAP.

Khóa firmware/software, license, port speed, hashing mode, time window, fields ignored, operation order, load-balancing policy, timestamp và buffer. Traffic profile nêu frame-size mix, flow count, packets per second, burst, encapsulation, tỷ lệ duplicate và độ lệch thời gian giữa các nguồn.

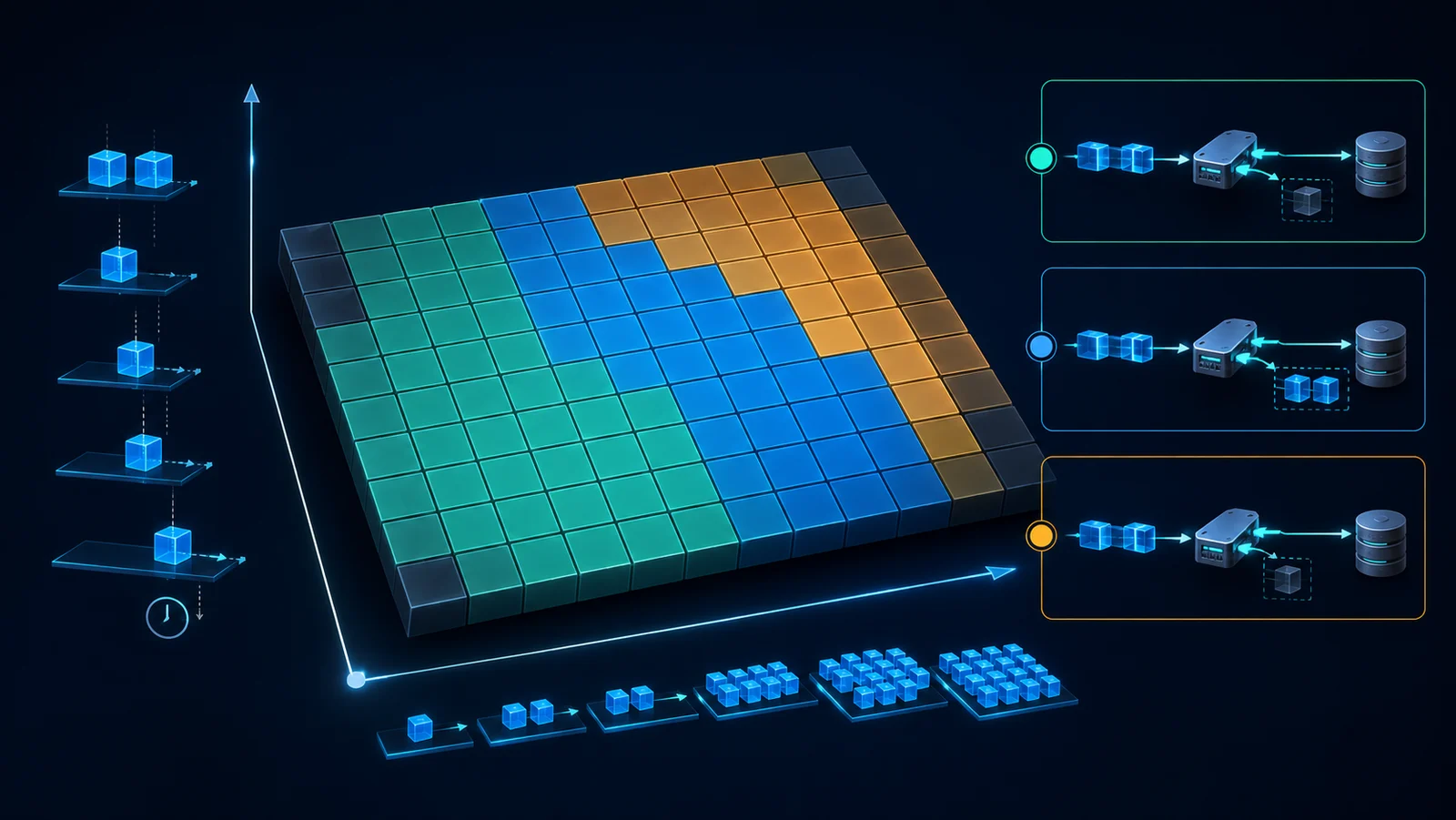

Quét time skew, reordering depth, duplicate chain length, packet mutation, tunnel variation, fragmentation, checksum/offload artifacts và traffic load. Nếu hệ thống phân tán, kiểm tra duplicate đi vào cùng node và khác node; tài liệu Gigamon nêu distributed deduplication chỉ có trên một số phiên bản/nền tảng, nên phạm vi phải xác nhận theo release đang dùng.

KPI cốt lõi: true duplicate drop rate, false duplicate drop rate, missed duplicate rate, packet fidelity, output throughput, added latency, jitter, packet loss ngoài chủ đích và counter accuracy. Với tool downstream, đo CPU/queue/drop và thay đổi alert/flow count nhưng không dùng sự nhẹ tải của tool làm bằng chứng duy nhất.

Chuỗi bằng chứng gồm manifest phát, capture reference, capture input từng nguồn, counter NPB, capture output và log tool. Mỗi packet logic phải ánh xạ được từ generator đến output. Timestamp accuracy cần đo riêng trước khi dùng để kết luận cửa sổ dedup.

Ma trận cần được owner công cụ giám sát ký duyệt. “Giảm càng nhiều càng tốt” không phải tiêu chí an toàn.

• Hai bản sao cùng observation event — Nên drop?: Có; Lý do kiểm thử: duplicate thật; Rủi ro nếu sai: lãng phí tool capacity
• Giống payload, khác 5-tuple — Nên drop?: Không; Lý do kiểm thử: flow độc lập; Rủi ro nếu sai: mất phiên hợp lệ
• TCP retransmission từ endpoint — Nên drop?: Thường không; Lý do kiểm thử: sự kiện mạng thật; Rủi ro nếu sai: che giấu packet loss
• Khác TTL qua hai điểm thu — Nên drop?: Tùy mục tiêu; Lý do kiểm thử: cùng packet dọc tuyến; Rủi ro nếu sai: mất dấu đường đi
• Cùng inner packet, khác tunnel — Nên drop?: Tùy operation order; Lý do kiểm thử: overlay/underlay context; Rủi ro nếu sai: xóa mất bằng chứng tunnel
• Bản sao đến ngoài window — Nên drop?: Theo cấu hình; Lý do kiểm thử: giới hạn state; Rủi ro nếu sai: duplicate lọt hoặc tăng state

Chạy bypass trước để xác nhận NPB và capture tool không tự làm mất packet. Sau đó bật dedup ở chế độ count nếu nền tảng hỗ trợ, đối chiếu counter với ground truth rồi mới chuyển sang drop. Mỗi test chỉ thay một biến: time window, field mask hoặc encapsulation order.

So sánh output bằng packet ID và metadata, không chỉ tổng packet. Kiểm tra các packet gần giống nhau, retransmission hợp lệ, out-of-order và fragment. Với TLS traffic, không cần giải mã nếu ID/case có thể xác định ở lớp khác; tránh thu dữ liệu nhạy cảm ngoài phạm vi.

Checklist thực hành:

• Xác nhận capture reference không có drop.
• Gắn ID cho packet và công bố expected disposition.
• Chạy count-only trước drop nếu sản phẩm hỗ trợ.
• Quét time skew và reordering.
• Đối chiếu input/output/counter theo từng class.
• Lưu config, version, license và PCAP đã làm sạch dữ liệu nhạy cảm.

Tăng load theo bậc đến mức production peak cộng headroom đã phê duyệt. Ở mỗi bậc, đo packet loss ngoài chủ đích, false drop, counter drift và latency. Burst ngắn cần được thử riêng vì average throughput có thể thấp trong khi buffer/window state bị quá tải.

Thử restart processing node, link flap, route/fabric failover và thay đổi map. Sau phục hồi, xác minh dedup state không làm drop packet đầu tiên hợp lệ hoặc để duplicate lọt kéo dài. Nếu active/standby không chia sẻ state, ghi rõ khoảng chuyển tiếp trong kết luận.

Bắt đầu với một tool ít nhạy cảm hoặc một tap group canary. Dùng chế độ count/observe, so sánh alert, flow count và packet set trước/sau; chỉ bật drop khi false positive bằng không trong tập chuẩn và nằm trong ngưỡng ở traffic đại diện. Chuẩn bị bypass/rollback và giới hạn phạm vi map.

Sau nâng cấp firmware, đổi license, thêm observation point hoặc đổi encapsulation, chạy regression. Theo dõi input/output ratio, discard, buffer, dedup counter và health của tool; thay đổi ratio không giải thích được là tín hiệu cần điều tra, không phải mặc định là tối ưu hóa thành công.

Không có một time window hay field mask tối ưu cho mọi topology. Kết quả chỉ áp dụng cho phiên bản, card/node, operation order, traffic profile và clock accuracy đã thử. Tài liệu hãng chứng minh cách sản phẩm mô tả tính năng, không thay thế acceptance test độc lập.

PCAP reference cũng có thể mất packet hoặc có timestamp sai. Trước khi gọi output là “ground truth”, phải xác nhận capture loss, interface counter, clock và storage throughput.

• NPB: Network Packet Broker, phân phối và biến đổi packet cho monitoring/security tools.
• Deduplication window: khoảng/state trong đó packet được so để nhận diện trùng.
• False drop: packet hợp lệ bị xóa nhầm như duplicate.
• Missed duplicate: bản sao không bị nhận diện.
• Fidelity: mức đầu ra giữ đúng packet và ngữ cảnh cần thiết.
• Observation point: vị trí mạng nơi packet được thu.
• Operation order: thứ tự decapsulation, dedup, slicing, masking hoặc filtering.
